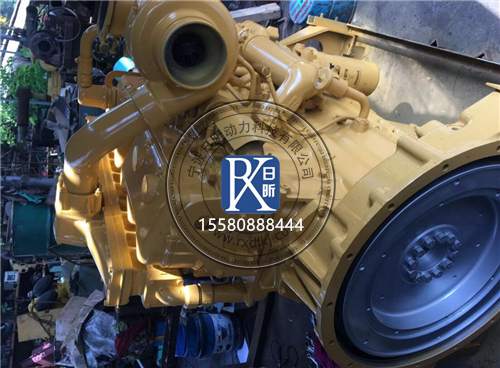

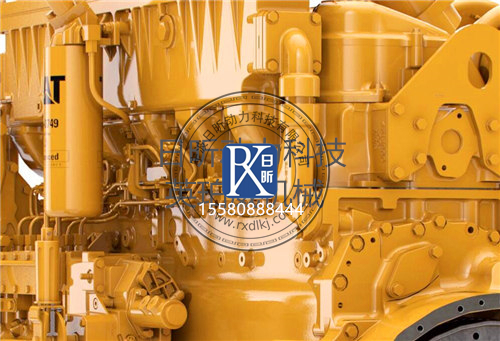

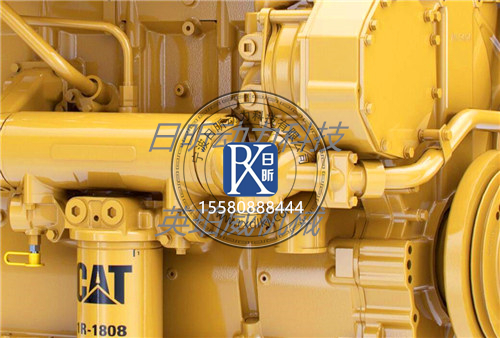

卡特彼勒3406發動機作為工程機械領域的經典動力裝置，其總成設計融合了上世紀90年代柴油機技術的巔峰成果，至今仍被業界視為可靠性與耐久性的標桿。這款直列六缸渦輪增壓中冷發動機的機械架構，體現了卡特彼勒在重型動力系統領域長達數十年的技術積淀，其動力性能與結構設計的平衡之道值得深入剖析。

一、動力核心：分層燃燒與渦輪增壓的協同效應
3406發動機采用15.8升排量設計，缸徑×沖程達到137mm×165mm的經典比例，這種長沖程結構為低速扭矩輸出奠定了物理基礎。根據實際工況測試數據，在轉速1800rpm時可爆發高達1793N·m的峰值扭矩，這種特性使其特別適合挖掘機、礦用卡車等需要持續大負荷工作的設備。渦輪增壓系統采用HT3B型廢氣渦輪，通過精確控制增壓壓力曲線，使動力輸出在1200-2100rpm區間保持平坦的扭矩平臺，有效避免了傳統柴油機"扭矩駝峰"現象帶來的動力突兀感。

進氣系統設計暗藏玄機：中冷器采用板翅式結構，冷卻效率較同期產品提升12%，配合獨特的渦流進氣歧管，使燃燒室充氣效率在海拔3000米環境下仍能保持標定值的85%以上。這種設計顯著改善了高原工況下的動力衰減問題，成為當時工程機械征戰青藏高原等特殊地域的關鍵技術保障。

二、機械架構：模塊化設計與故障容限的平衡藝術
3406的缸體采用高強度蠕墨鑄鐵（CGI）材料，抗拉強度達到450MPa，比傳統灰鑄鐵減輕重量18%的同時，剛度提升30%。工程師在主軸頸部位設計了獨特的"梯形加強筋"結構，通過有限元分析優化應力分布，使軸承座變形量控制在0.03mm以內，這種精密設計保障了曲軸系統在10萬小時設計壽命周期內的穩定運行。

潤滑系統展現卡特彼勒的細節功力：變排量齒輪泵可根據機油溫度自動調節供油壓力，在冷啟動階段提供4.5bar的高壓潤滑，而正常工況下維持3.2bar的工作壓力。這種動態調節機制不僅減少功率損耗，更使關鍵摩擦副的油膜厚度始終保持在5-8μm的理想范圍。值得關注的是機油冷卻器的"雙通道"設計，主通道過濾精度25μm，旁通通道設置150μm應急過濾器，這種冗余設計確保即便在濾芯堵塞的極端情況下仍能維持基本潤滑。

三、燃油系統：機械式PT泵的精準控制哲學
不同于同時代競品普遍采用的電控系統，3406堅持使用機械式PT（Pressure-Time）燃油系統，這種看似保守的選擇實則蘊含深刻工程智慧。PT泵通過齒輪傳動直接關聯發動機轉速，燃油壓力與噴射定時形成機械聯動，省略了復雜的電子控制單元。實際測試表明，該系統在-40℃低溫啟動時響應速度比早期電控系統快1.8秒，且對柴油硫含量的容忍度高達5000ppm，這種特性使其在基礎設施落后的礦區展現出特殊優勢。

噴油器采用"雙彈簧"結構設計，預緊力分別為98N和147N，分階段開啟的特性使燃燒過程呈現理想的"軟著陸"效果。燃燒分析儀數據顯示，這種設計使壓力升高率控制在0.4MPa/°CA以內，有效抑制了柴油機典型的燃燒噪聲。燃油經濟性方面，在典型裝載機循環工況下，平均油耗達到215g/kWh，這一數據在機械式燃油系統的時代堪稱翹楚。

四、冷卻系統：三維流道與智能溫控的融合
冷卻液流動路徑經過計算流體力學（CFD）優化，水泵入口設計為漸縮文丘里管結構，使流速提升15%的同時壓降減少22%。缸蓋內部采用"Z型"交叉水道布局，特別強化了排氣門座圈區域的冷卻強度，實測數據顯示該區域溫度比同類產品低23℃。節溫器創新性地采用蠟式與電子控制雙模工作，當水溫超過102℃時自動啟動輔助循環泵，這種設計使發動機在撒哈拉沙漠極端環境下仍能維持97-105℃的最佳工作溫度區間。

散熱器模塊的布置獨具匠心：液壓油冷卻器與中冷器呈45°夾角排列，利用空氣流動的科恩達效應，在相同風扇功率下換熱量提升18%。風扇驅動系統配備硅油離合器，能根據散熱需求自動調節轉速，相比固定轉速方案可節省3-5%的發動機功率損耗。

五、耐久性設計：材料科學與表面工程的結晶
活塞采用組合式結構，頂部為耐熱合金鋼，裙部則為膨脹系數更低的鋁硅合金，通過20根高強度螺栓實現異種材料可靠連接。第一道活塞環槽鑲嵌鎳基合金耐磨圈，經2000小時臺架試驗后，環槽高度磨損量僅0.02mm。曲軸表面經過復合強化處理：先進行激光淬火形成0.8mm硬化層，再通過滾壓工藝在圓角處引入殘余壓應力，疲勞極限因此提升40%。

連桿大頭采用斷裂剖分（Cracked Cap）技術，這種利用脆性斷裂形成天然配合面的工藝，使軸承蓋定位精度達到0.005mm級別。主軸承螺栓采用扭矩+轉角法擰緊，預緊力偏差控制在±3%以內，這種精密裝配工藝保障了軸承系統在交變負荷下的長期穩定性。

六、維修適應性：人性化設計的超前理念
即便以今日標準審視，3406的維修便利性仍令人稱道。發動機右側布置有整體式檢修門，拆卸后可直接觸及燃油泵、氣門機構等關鍵部件。缸蓋螺栓采用統一長度的M16規格，且全部從同一方向擰緊，這種標準化設計使大修工時縮短30%。更值得稱道的是"可視磨損指示器"設計，通過觀察搖臂軸端的紅色標記線位置，無需拆卸即可判斷配氣機構磨損狀況。

電氣系統采用模塊化線束，所有傳感器接頭都有防誤插結構設計，且關鍵線纜預留200mm余量，這種考慮周詳的設計使野外更換傳感器作業變得輕松。ECM（發動機控制模塊）安裝在減震支架上，且具有IP67防護等級，有效抵御礦區常見的振動和粉塵侵襲。

在工程機械動力發展史上，卡特彼勒3406發動機代表了一個時代的技術巔峰。其設計哲學強調"適度先進"與"絕對可靠"的平衡，每一個技術細節都經過嚴苛工況驗證。盡管當今電控高壓共軌系統已成為主流，但3406展現的機械設計智慧仍為現代工程師提供著寶貴啟示：真正的工程杰作，永遠建立在對物理本質的深刻理解之上，而非單純追求技術參數的堆砌。這種設計理念，正是其歷經三十年市場考驗仍被用戶譽為"礦山鐵肺"的根本原因。
